负载类型：鼠笼式异/同步电动机 工作电压：AC380V 工作范围：7.5kW-315kW 特点：在线运行无需旁路接触器
产品概述：
FTR-XR系列电动机智能起动器，在线强制风冷电动机起动器，无需外接旁路接触器，晶闸管一直在线运行，静音变频散热风机有效平衡的热效率。该系列产品主要用于三相交流50/60Hz±5%，额定电压380V,额定功率7.5kW-315kW交流异步电动机控制所用。该产品采用优良的电动机控制技术，产品集成了电机起动，数据采集与显示，电动机保护，软停车等功能于一体，简捷的中英文液晶显示界面，操作简单更快捷；用户仅需要外接塑壳断路器即可实现电机的控制要求。
功能特点：
1、预置负载参数
根据不同负载应用特性，预置了水泵、离心风机、活塞式压缩机、搅拌机、破碎机、气泵、传送机、离心泵的参数。
2、高精度测量
采用了高精度的A/D转换技术，控制电压，电流检测准确度高、输出电流实时调控，很好的实现了电动机平滑起动、停止控制的基本要求，设定的参数限制起动电流精度不大于1%。
3、友好的人机界面
采用了LCD中英文液晶屏幕显示，使参数设定、参数读取便捷，故障显示直观，提高了可读性和可操作性。
4、完善的电动机保护功能
强大的算法可以简化设备实施效率，同时增强诊断和保护功能，可确保控制系统安全、可靠。FTRL全程检测电压及电流信号，具有电源欠压、过压保护，过流保护，晶闸管过热保护，堵转保护，起动时间保护，起动电流保护等保护功能。
5、电源适应范围宽
电源电压适应范围-30-+20%，自适应频率50/60Hz±5%，适用于常见的各种工业场合。
6、多种起动方式
闭环控制，电压斜坡、限流模式、突跳起动模式可自由调整，根据负载的不同设置不同的起动模式及参数设置，使电机实现很好的起动效果。
7、多种控制方式
控制方式可以选择外部端子、上位机、本机键盘，开关柜屏外安装键盘操作控制。
8、模拟量输入、输出
模拟量输入用于与电动机间的液位、温度等物理量的朕锁；模拟量输出反馈主回路输出电流大小，4-20mA有源信号。
9、可编程输入功能
可以解决工艺联锁问题，现场不使用继电器转接，直接接入对应接口即可实现复杂的联锁控制，提离了设计效率和运行的安全可靠性。
10、通讯接口功能
一组通讯接口485总线控制，提高系统的自动化水平，内嵌标准Modbus-RTU协议，方便组态连接，实现了远方管理功能。
11、准确的过热保护数字模型
传统热继电器难以模拟电动机的发热特性，FTR采用数学方法建立电动机的发热模型，从原理上解决了电动机的热保护问题。
12、内部干扰控制
驱动电路与控制电路间通过干扰消耗、瞬态干扰控制方式耦合，可有效保证控制电路不受驱动电路干扰的影响。
13、外部高可靠性
使用ESD防护器件和静电泄放电路来对全部接口进行ESD防护，使内部电路稳定工作和保护内部器件不被加在接口上的瞬态高压静电击坏。
14、优良的微处理器技术
采用高性能的ARM Cortex-M3 32位内核，内置存储器，工作于-40℃-105℃的温度范围，功耗低，抗干扰强，性能稳定。
15、智能温控
根据内部参数设定风机运行的条件，可根据节能型自动调节转速，以实现静音和散热效率的平衡或设定长期运行。
技术参数表：
|
电源参数 |
|
|
电气项目 |
参数 |
|
连接方式 |
电源侧连接、星点连接或内三角连接 |
|
连接的电机类型 |
设备仅适用于三相鼠笼式异步或同步电动机 |
|
主回路电压 |
380- 690V |
|
额定重复性反相峰值电压 |
1600V-2500V |
|
控制回路电压/容量 |
AC/DC 85-265V/35VA |
|
工作频率 |
50/60Hz士5% |
|
额定输出电流 |
15 -970A |
|
额定输出功率 |
7.5-560kW |
|
基本参数 |
|
|
效率 |
99.95% |
|
电压降 |
无旁路时每只晶闸管2.5V |
|
隔离方式 |
光耦 |
|
突跳起动电压、时间 |
40-100%Ue， 0.02 -2.00S可调 |
|
斜坡初始电压、时间 |
100-500%Ue，1-200S可调 |
|
起动限流值、保护时间 |
100-500%，1-200S可调 |
|
软停车电压、时间 |
50-100%Ue， 1-30S可调 |
|
起动过载能力 |
0-16等级 |
|
运行过载能力 |
0-8等级 |
|
起动保护较大电流值 |
800% 1-10s可调 |
|
运行保护较小电流值 |
50% 1-10s可调 |
|
模拟量输入信号 |
0-10V 4-20mA 控制精度0.01A 一路 |
|
模拟量输出信号 |
4-20mA 电流分辨率0.02A 一路 |
|
数字量输入信号 |
有源常开点 光耦隔离 一路 |
|
旁路继电器输出 |
触点驱动能力AC250V 10A，DC30V 5A |
|
故障路维电器输出 |
触点驱动能力AC250V 5A，DC30V 5A |
|
可编程继电器输出 |
触点驱动能力AC250V 5A，DC30V 5A |
|
RS485通讯 |
一路通讯接口，波特率1200 38400bPs，数据位8，支持奇、 |
|
通讯协议 |
支持Modbus-RTU协议，可配置从站地址范围1-128 |
|
故障保护 |
|
|
故障记录 |
15次故障记录，包括事件的原因、时间、相关的数据 |
|
输入断相 |
当任意一相缺失时，动作延时时间1-5秒可调，跳闸保护 |
|
电源欠/过压保护 |
任何一相电压，欠压60-90%，过压1 10-150%可调，动作延时时间1-10秒可调 |
|
起动、运行过载保护 |
起动过载级别0-16级，运行过载级别0-8级，可调，可关闭 |
|
欠载保护 |
运行时电流保护设定值为0-50% 额定电流，动作延时时间1~10秒可调，可关闭 |
|
相电流不平衡保护 |
某相电流的相对不平街值是指该相电流与三相平均电流的差值除以三相平均电流。 |
|
起动时间过长保护 |
在设定的最长起动时间内1-200s可调，电动机仍未达到全速跳闸保护 |
|
堵转保护 |
电机在起动或运行过程中出现堵转电流200-800%可调，保护动作时间1-10秒设定 |
|
模拟量保护 |
用户可根据模拟量输入类型换算0-999保护值，保护值到达时间1-10秒设定 |
|
温度保护 |
当晶闸管散热器温度70-99C可调，超出设定值跳闸保护 |
|
防护/显示/状态 |
|
|
机箱类型 |
IP30 |
|
冷却方式 |
自然风冷 |
|
噪音 |
<30db |
|
电压/电流 |
三相电压、电流显示 |
|
有功/无功功率 |
有功功率和无功功率数据显示 |
|
使用环境 |
|
|
海拔超过2000米需降容使用 |
|
|
运行环境温度在-25℃ -+40℃之间 |
|
|
空气相对湿度≤90%，无凝露 |
|
|
无易燃、易爆、腐蚀腐蚀性气体、无导电尘埃 |
|
|
避免置于太阳直晒的环境中 |
|
|
室内安装，通风良好，振动小于0.5G |
|

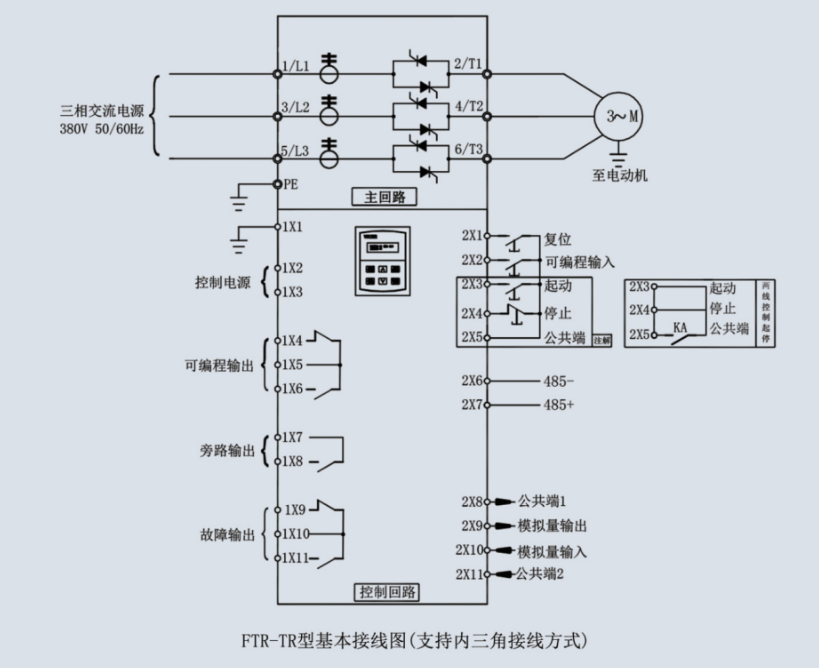

接线图纸端子定义：
端子标记
名称
说明
主回路
1/L1、3/L2. 5/L3
三相电源输入端子
交流输入三相电源连接点
2/T1、4/T2、 6/T3
起动器输出端子
连接电动机
PE
接地端子
外壳接地端子
控制回路
1X1
接地端子
主板接地端子
1X2、1X3
控制电源
输入AC/DC 85-265V 50/60Hz±5%
1X4、1X5、 1X6
可编程输出，1X4，1X5常闭端子1X5，1X6常开端子
根据用户要求定义输出方式，触点
1X7、1X8
旁路输出，1X7，1X8常开端子
起动完成，到达全压后输出，触点
1X9、1X10、 1X11
故障输出，1X9，1X10常闭端子1X10，1X11常开端子
当发生故障输出，触点驱动能力
2X1
复位
2X1与2X5接通时当前故障消除
2X2
可编程输入
2X2与2X5接通时根据用户要求定
2X3
起动
2X3与2X5接通时开始起动
2X4
停止
2X4与2X5接通时根据设置参数软
2X5
公共端
输入信号的公共端子
2Xx6、2X7
485-、485+
采用RS-485总线，协议符合ModBus RTU规约
2X8、2X9
公共端1、模拟量输出
电流输出范围4-20mA/0-20mA，
2X10、2X11
模拟量输入、公共端2
电流输入范围4-20mA/温度传感器PT100输入，可设置闭环控制参数值
用于主控制器供电
驱动能力AC250V 5A或DC30V 5A
驱动能力AC250V 10A或DC30V 5A
AC250V 5A或DC30V 5A
义输入方式
停车或自由停车
20mA可设额定电流的1-6倍，负载150-600
产品选型：
产品型号：
|
产品规格 |
380V额定电压 |
元件材料选型参考 |
||
|
|
额定功率（kw） |
额定电流（A） |
断路器（A） |
电缆/铜排（mm²/XRMY—3） |
|
FXRR—XR008—3 |
7.5 |
18 |
25 |
4 |
|
FXRR—XR011—3 |
11 |
22 |
32 |
6 |
|
FXRR—XR015—3 |
15 |
30 |
40 |
10 |
|
FXRR—XR018—3 |
18.5 |
36 |
50 |
16 |
|
FXRR—XR022—3 |
22 |
45 |
63 |
16 |
|
FXRR—XR030—3 |
30 |
60 |
80 |
16 |
|
FXRR—XR037—3 |
37 |
75 |
100 |
25 |
|
FXRR—XR045—3 |
45 |
90 |
125 |
25 |
|
FXRR—XR055—3 |
55 |
110 |
160 |
35 |
|
FXRR—XR075—3 |
75 |
150 |
225 |
50 |
|
FXRR—XR090—3 |
90 |
180 |
250 |
30*3 |
|
FXRR—XR110—3 |
110 |
220 |
315 |
30*3 |
|
FXRR—XR132—3 |
132 |
270 |
350 |
30*4 |
|
FXRR—XR160—3 |
160 |
320 |
400 |
30*4 |
|
FXRR—XR187—3 |
187 |
365 |
500 |
30*5 |
|
FXRR—XR200—3 |
200 |
400 |
500 |
40*4 |
|
FXRR—XR220—3 |
220 |
440 |
630 |
40*4 |
|
FXRR—XR250—3 |
250 |
500 |
700 |
40*5 |
|
FXRR—XR280—3 |
280 |
560 |
700 |
40*5 |
|
FXRR—XR315—3 |
315 |
640 |
800 |
40*6 |
|
推荐使用：断路器选型塑壳断路器D系列即可 |
||||
产品结构：
|
规格型号 |
结构 |
外形尺寸（mm） |
安装尺寸（mm） |
铜排尺寸（mm） |
重量（Kg） |
|||||||||||||||||||
|
W |
H |
D |
W1 |
H1 |
M |
W2 |
W3 |
H2 |
H3 |
H4 |
H5 |
H6 |
H7 |
D1 |
D2 |
D3 |
D4 |
M1 |
H8 |
H9 |
H10 |
|||
|
FTR-XR(008-045)—3 |
1 |
165 |
300 |
165 |
130 |
275 |
Ø7 |
90 |
17 |
155 |
145 |
145 |
167 |
157 |
157 |
66 |
38 |
41 |
3 |
Ø7 |
|
|
|
8 |
|
FTR-XR(055-075)—3 |
2 |
180 |
305 |
165 |
150 |
290 |
Ø7 |
112 |
25 |
160 |
150 |
150 |
175 |
165 |
165 |
102 |
74 |
43 |
3 |
Ø9 |
|
|
|
10 |
|
FTR-XR(090-185)—3 |
3 |
230 |
415 |
265 |
190 |
395 |
Ø9 |
144 |
30 |
222 |
207 |
207 |
237 |
222 |
222 |
147 |
97 |
53 |
4 |
Ø11 |
|
|
|
26 |
|
FTR-XR(200-315)—3 |
4 |
265 |
485 |
270 |
230 |
465 |
Ø9 |
170 |
40 |
257 |
242 |
242 |
277 |
262 |
262 |
155 |
97 |
53 |
5 |
Ø13 |
|
|
|
38 |
|
外接键盘开孔尺寸：111*89(H*W) |
||||||||||||||||||||||||
